概述
Dy系列帶式壓榨過濾機是本公司與國家科研單位引進國外先進技術的基礎上研制成功的新機型，廣泛應用于城市污水處理、化工、煉油、冶金、造紙、制革、食品、洗煤、印染等行業的污泥脫水。該機連續作業，自動化程度高，節能、高效、使用維護方便，是污泥脫水的理想設備。
Dy系列帶式壓榨過濾機技術參數
帶式壓榨過濾機型號說明
DY-帶式壓榨過濾機
濾帶有效寬度/mm
(點擊查看大圖)
結構特點
1. 采用先進的奧地利技術，外形美觀大方。
2. 結構剛度大，運行平穩，噪音低。
3. 配置先進的濃縮預處理設備，對污泥絮凝效果好，運行成本低。
4. 重力脫水區配置先進的布料器，使物料分布均勻，延長濾帶壽命。
5. 具有超長的重力脫水區和楔型脫水區，物料脫水充分，保證物料不會在壓榨區溢出。
6. 輥系排列科學有序，重力脫水、楔型脫水、壓榨脫水分別排出，互不干擾。
壓榨脫水輥直徑比率大，脫水效果好，因此生產能力大，節能高效。
7. 從進料到排出泥餅連續作業，自動化程度高，根據需要可設PLC接口，便于微機集中控制。
8. 動力傳動機構采用機械或變頻無級調速，調速范圍大，適應性廣。
9. 設有可靠的反沖洗裝置，保證濾帶的脫水效果。
10. 采用氣動張緊和氣動自動糾偏裝置，保證濾帶的安全正常運行。
11. 操作安全可靠，采用紅外安全防護和全方位的緊急安全停車裝置。
12. 可根據不同物料配置不同規格型號的濾帶，過濾精度高。
結構與原理
DY系列帶式壓榨機主要由驅動機構、污泥布料機構、濾帶、張緊機構、自動調偏機構、濾帶沖洗機構、刮泥機構、重力脫水區、楔形脫水區、壓榨脫水區、機架等組成。
其工作過程是經絮凝處理后的污泥進入污泥布料機構后，首先經重力脫水區，這一段為較長的水平運動段和很小角度的上升段；濾漿在濾帶上隨濾帶一起運動；在重力作用下，自由水與絮團分離，脫除濾漿中大部分的自由水，濾漿基本失去流動性。然后進入楔形空間由小到大，最后兩濾帶合攏，使夾在濾帶中間的濾漿受到的擠壓力逐步加大，水分不段地從濾漿中排出。此時泥漿已失去流動性，為下一步進入壓榨脫水區做好準備。壓榨脫水區的壓榨輥按直徑由大到小順序排列，濾漿受到的壓榨力由小逐漸增大。經數個呈S形排列的壓榨輥對濾餅的壓榨、錯水剪切后，濾漿脫去大部分的飽和水，完成對污泥的脫水。濾帶經過卸料裝置時，泥餅被刮刀從濾帶上刮落。上下濾帶經清洗再生后重新返回重力脫水區，完成下一步污泥脫水循環。
1.機架
2.布料裝置
3.上接液盤
4.脫水輥系
5.壓榨輥系
6.張緊裝置
7.中接液盤
8.洗滌裝置
9.上調偏輥
10.上濾帶
11.上刮刀
12.下刮刀
13.驅動裝置
14.下濾帶
15.下調偏輥
16.下接液盤
典型物料
(點擊查看大圖)

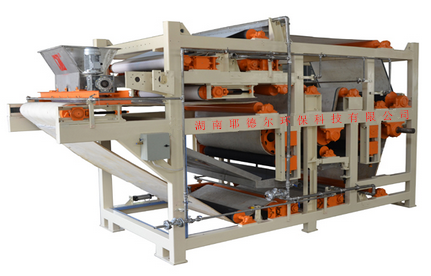

DY系列帶式壓榨過濾機
DY型帶式壓榨過濾機安裝基礎圖
說明：本機工作平穩，無振動沖擊現象。
基礎承重為機型質量的1.6倍，面層混凝土厚度，
基礎鋼筋布置由用戶決定。
本機除皮帶輸送機側外，其它三側距機體1m左右
做收水槽以利收水，用戶酌情決定。
尺寸單位為mm
地基安裝尺寸表
帶式壓榨過濾機系統工藝流程參考示意圖
轉鼓濃縮帶式壓榨過濾機
帶式壓榨過濾機系統工藝表
|
