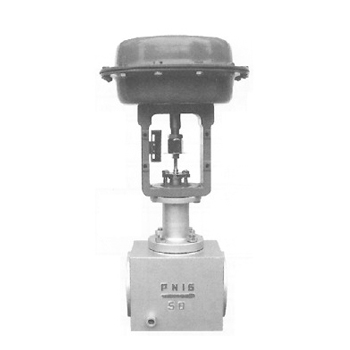

產品名稱：保溫夾套單座調節閥

型號：保溫夾套單座調節閥
規格：-
顏色：-
品牌：耶德爾
產地：-
價格：-
數量：-

產品分類：泵、閥門產品系列

咨詢熱線：0731-82567468

聯系我們

詳細說明：

●概述

保溫夾套單座調節閥閥芯采用上導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-1976標準。適宜和于需要保溫的場合。當工藝介質的結晶溫度低于環境溫度或流體溫度降低，造成粘度增加或流體出現凝固時，這時在閥體和上閥蓋處增設蒸汽保溫夾套裝置，使工藝過程按要求進行下去。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92。

●執行機構
型式：    ZHA多彈簧薄膜執行機構、 ZVA5單彈簧薄膜執行機構、
          ZVA6單作用氣缸活塞執行機構、ZVP雙作用氣缸活塞執行機構
膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍：20～100、80～240Kpa（ZHA，ZVA5型），190～350、190～400Kpa(ZVA6型)
供氣壓力：140～400Kpa（ZHA型）、140～280Kpa(ZVA5型)、400～500Kpa（ZVA6型）、300～500Kpa（ZVP型）
氣源接口：Rc1/4"
環境溫度：-30～+70℃

●閥體
型式：    直通單座鑄造球型閥
公稱通徑：40、50、65、80、100、150mm
公稱壓力：ANSI 125、150、300
          JIS 10、16、20K
          PN1.6、4. 0Mpa
連接型式：法蘭連接：RF
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
材料：    鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、鈦等
上閥蓋：常溫型（P）：0～+230℃
          伸長I型（EI）：+230～+566℃
壓蓋型式：螺栓壓緊式
填料：    含浸聚四氟乙烯石棉編織填料、石棉編織填料、石墨填料

●閥內組件
閥芯型式: 單座柱塞型閥芯
流量特性：
高容量流量特性
金屬閥座：等百分比特性（%C）和線性特性（LC）
高精度流量特性
金屬閥座：等百分比特性（%CF）和線性特性（LCF）
材料：    不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

●性能
泄漏量：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級
回差：    帶定位器：小于全行程的1%
          不帶定位器：小于全行程的3%
基本誤差：帶定位器：小于全行程的±1%
          不帶定位器：小于全行程的±5%
注：采用標準的V型聚四氟乙烯填料
可調范圍：50：1
