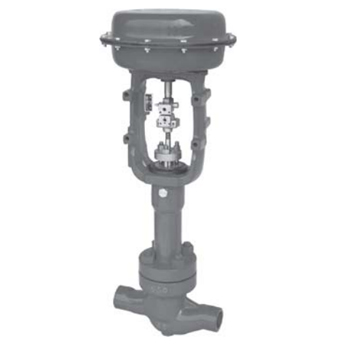

產品名稱：高壓籠式調節閥
- 型號：高壓籠式調節閥
- 規格：-
- 顏色：-
- 品牌：耶德?tīng)?/li>
- 產地：-
- 價格：-
- 數量：-
產品分類：泵、閥門產品系列
咨詢熱線：0731-82567468
聯系我們
詳細說明：
●概述
高壓籠式調節閥是一種壓力平衡式的調節閥，閥結構緊湊，流體通道呈S流線型，壓降損失小、流量大，可調范圍廣。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。本產品符合GB/T4213-92。
●執行機構
型式： ZHA多彈簧薄膜執行機構、
ZVA5單彈簧薄膜執行機構、
ZVA6單作用氣缸活塞執行機構、
ZVP雙作用氣缸活塞執行機構
膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍：40～200、80～240Kpa（ZHA、ZVA5型），
190～350、190～400Kpa（ZVA6型）
供氣壓力：280～400Kpa（ZHA型）280 Kpa（ZVA5型）
400～500 Kpa（ZVA6型），300～500 Kpa（ZVP型）
氣源接口：Rc1/4"
環境溫度：-30～+70℃
●閥體
型式： 直通單座鑄造球閥
公稱通徑：40、50、80、100、150、200mm
公稱壓力：ANSI900、1500、2500
JIS 63K
連接型式：法蘭連接：RF、RJ
法蘭標準：JIS B2201-1984、ANSI B16.5-1981
焊接連接：嵌接焊SW（40～80mm） 對焊接BW（80～200mm）
材料： 鑄鋼（ZG230-450）、CrMo鋼、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）、鈦等
上閥蓋： 常溫型（P）：-5～+230℃
伸長I型（EI）：（EI）：+230～+566℃
壓蓋型式：螺栓壓緊式
填料： 石棉編織填料、石墨填料
●閥內組件
閥芯型式：金屬閥座的壓力平衡結構
流量特性：等百分比特性（%V）和線性特性（LV）
材料： 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
●附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
●性能
泄漏量： 金屬閥座：小于閥額定容量的0.1%，符合ANSI B16.104-1976III級
回差： 帶定位器：小于全行程的1%
基本誤差：定位器：小于全行程的±1%
注：采用標準的V型聚四氟乙烯填料
可調范圍：50：1
