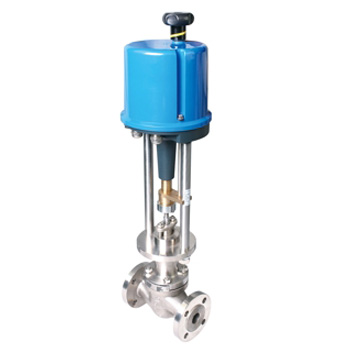

產品名稱：電子式單座調節閥

型號：電子式單座調節閥
規格：-
顏色：-
品牌：耶德爾
產地：-
價格：-
數量：-

產品分類：泵、閥門產品系列

咨詢熱線：0731-82567468

聯系我們

詳細說明：

●概述

單座調節閥閥芯采用上導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-1-1976標準。調節閥的泄露量符合ANSIB16.104標準。本產品符合GB/T4213-92。

●執行機構
詳附件下載：電動執行器樣本

●閥體
型式：直通單座鑄造球型閥
公稱通徑：40、50、65、80、100、150、200mm
公稱壓力：ANSI 125、150、300、600
JIS 10、16、20、30、40K
PN1.6、4.0、6.4Mpa
連接型式
法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準：JISB2201-1984、ANSIB16.5-1981、GB/T9112～9124-2000等
焊接連接：嵌接焊SW(40～50mm) 對接焊BW（65～200mm）
材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18 Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、鈦等
上閥蓋：常溫型（P）：-17～+230oC
伸長I型（EI）:-45～-17oC +230～566oC
伸長II型（EII）:-100～-45oC
伸長III型（EIII）：-196～-100oC
壓蓋型式：螺栓壓緊式
填料： V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

●閥內組件
閥芯型式：單座柱塞型閥芯
流量特性：高容量流量特性，參考圖1
金屬閥座：等百分比特性（％C）和線性特性（LC）
軟閥座：等百分比特性（％T）和線性特性（LT）
高精度流量特性，參考圖2
金屬閥座：等百分比特性（％CF）和線性特性（LCF）
軟閥座：等百分比特性（％TF）和線性特性（LTF）
注：關于聚四氟乙烯閥座的工作溫度和壓差，請參考圖3
材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
注：司太萊堆焊的使用范圍，參考圖4

●附件
定位器、空氣過濾減壓器、保位閥、行程開關，閥位傳送器、手輪機構等

●性能
泄漏量：金屬閥座：小于閥額定容量的0.01％，符合ANSI B16.104-1976IV級
軟閥座：小于閥額定容量的10-7，符合ANSI B16.104-1967VI級
回差：小于全行程的1％
基本誤差：小于全行程的±1％
可調范圍：50：1
