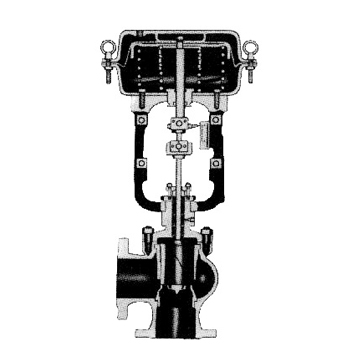

產品名稱：籠式角型調節閥

型號：籠式角型調節閥
規格：-
顏色：-
品牌：耶德爾
產地：-
價格：-
數量：-

產品分類：泵、閥門產品系列

咨詢熱線：0731-82567468

聯系我們

詳細說明：

●概述

籠式角型調節閥控制各種高溫、低溫的高壓流體，是一種壓力平衡式的調節閥，閥結構緊湊，設有一個改善套筒周圍流體的導流翼，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-1-1976標準，調節閥動態穩定性好，噪音低，空化腐蝕小。
調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出大力。產品符合GB/T4213-92。

●執行機構
型式：    ZHA多彈簧薄膜執行機構、
          ZVA5單彈簧薄膜執行機構、
          ZVA6單作用氣缸活塞執行機構
膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍：20～100、40～120、80～240Kpa
供氣壓力：140～400Kpa（ZHA型）、140～280Kpa(ZVA5型)、400～500Kpa（ZVA6型）
氣源接口：Rc1/4"
環境溫度：-30～+70℃

●閥體
型式：    角型雙座鑄造球角型閥
公稱通徑：40、50、65、80、100、150、200mm
公稱壓力：ANSI 125、150、300、600
          JIS 10、16、20、30、40K
          PN1.6、4.0、6.4Mpa
連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型
          法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
          焊接連接：嵌接焊SW（40～50mm）對接焊BW（65～200mm）
材料：    鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、鈦等
上閥蓋：常溫型（P）：-17～+230℃
          伸長I型（EI）：-45～-17℃    +230～+566℃
          伸長II型（EII）：-100～-45℃
          伸長III型（EIII）：-196～-100℃
壓蓋型式：螺栓壓緊式
填料：    V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

●閥內組件
閥芯型式: 壓力平衡式閥芯
流量特性：高容量流量特性
          金屬閥座：等百分比特性（%V）和線性特性（LV）
          軟閥座: 等百分比特性（%T）和線性特性（LT）
          高精度流量特性
          金屬閥座：等百分比特性（%VF）和線性特性（LVF）
          軟閥座：等百分比特性（%TF）和線性特性（LTF）
材    料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

●附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

●性能
泄漏量：   金屬閥座：小于閥額定容量的0.5%，符合ANSI B16.104-1976II級
           軟座閥：小于閥額定容量的10-7，符合ANSI B16.104-1976VI級
回差：     帶定位器：小于全行程的1%
           不帶定位器：小于全行程的3%（ZHA1型小于全行程的5%）
基本誤差：帶定位器：小于全行程的±1%
           不帶定位器：小于全行程的±5%（帶ZPQ為±3%，ZHA1配ZEP為±2%）
           注：采用標準的V型聚四氟乙烯填料
可調范圍：50：1
